Сравнительный анализ эксплуатационных характеристик сальниковых набивок из терморасширенного графита и асбестовых набивок

Терморасширенный графит – это материал нового поколения, приходящий на смену традиционным теплоизоляционным, уплотнительным и прокладочным материалам. В последнее время он находит все большее применение. Применение изделий из ТРГ целесообразно везде, где требуется высокая надежность работы оборудования, особенно в агрессивных средах, при высоких давлениях и температурах. Материалы состоят из чистого графита, не содержат в себе асбеста и полимерного связующего.

В процессе производства  используется только природный кристаллический графит, отличающийся очень высокой чистотой. Процесс производства изделий из ТРГ включает в себя несколько стадий,  в результате которых  возможно получение материалов с новым комплексом свойств:
1. Широкий диапазон рабочих температур:  до +650 °С.
2. Высокая механическая стойкость при термоциклировании;
3. Прекрасные антифрикционные свойства
4.Химическая стойкость в средах:
5. Высокие уплотняющие качества:  пластичность и способность “затекания” в неровности и зазоры уплотняемых соединений; сохранение упругости после обжатия;
6. Широкий диапазон рабочих давлений

Надежное и долговечное уплотнение формируется непосредственно на штоке запорной арматуры или валу насоса путем запрессовки намотанной заготовки грунд-буксой. Данный тип сальниковой набивки хорошо зарекомендовал себя в случаях быстрого устранения протечки, а также на нестандартной запорной арматуре, обеспечивая высокую степень сжимаемости, теплопроводности, самосмазываемости.

Основными  параметрами определяющими выбор сальниковой набивки из ТРГ являются:

  1. Долговечность (срок службы)
  2. Технические характеристики:
    • Максимальное рабочее давление
    • Рабочая температура
    • Коэффициент трения
    • Необходимое количество протечек для охлаждения и смазки набивки  ( максимально допустимое количество  протечек)
  3. Совместимость с перекачиваемой жидкостью (химическая стойкость)
    Экологическая безопасность - использование набивок из ТРГ  позволяет снизить уровень протечек.  Отсутствие асбеста исключает появление асбестообусловленныхзаболеваний у сотрудников.
           5. Удобство в использовании.
           6. Экономическая и техническая выгода использования  (набивки меняются в 7-10 раз реже, низкий коэффицент трения снижает уровень потребления электроэнергии и уменьшает износ рабочих поверхностей).

Сравнение характеристик набивок из терморасширенного графита (ТРГ)  и асбеста  при использовании их в центробежных насосах на примере марок ВАТИ 320 АР (ТУ 2573-265-00149363-2014) и АФТ (ГОСТ 5152-84)



Характеристика набивки

Набивки из ТРГ (ВАТИ 320 АР)

Асбестовые набивки
 (АФТ)

Срок службы (усл. единицах)

7-10

1

Рабочее давление, макс. (МПа)

5

2,5

Рабочая температура макс. (град.цельсия)

650

350

Коэффициент трения по стали

0,02÷0,1

0,3÷0,35

Плотность (г/см3)

1,1÷1,3

2,25

Необходимое количество протечек для охлаждения и смазки набивки (капель/мин)

5-10

От 40 до тонкой струйки

Соотношение цены* (кг)

2,0

1



* для набивок с наиболее сходными техническими параметрами.

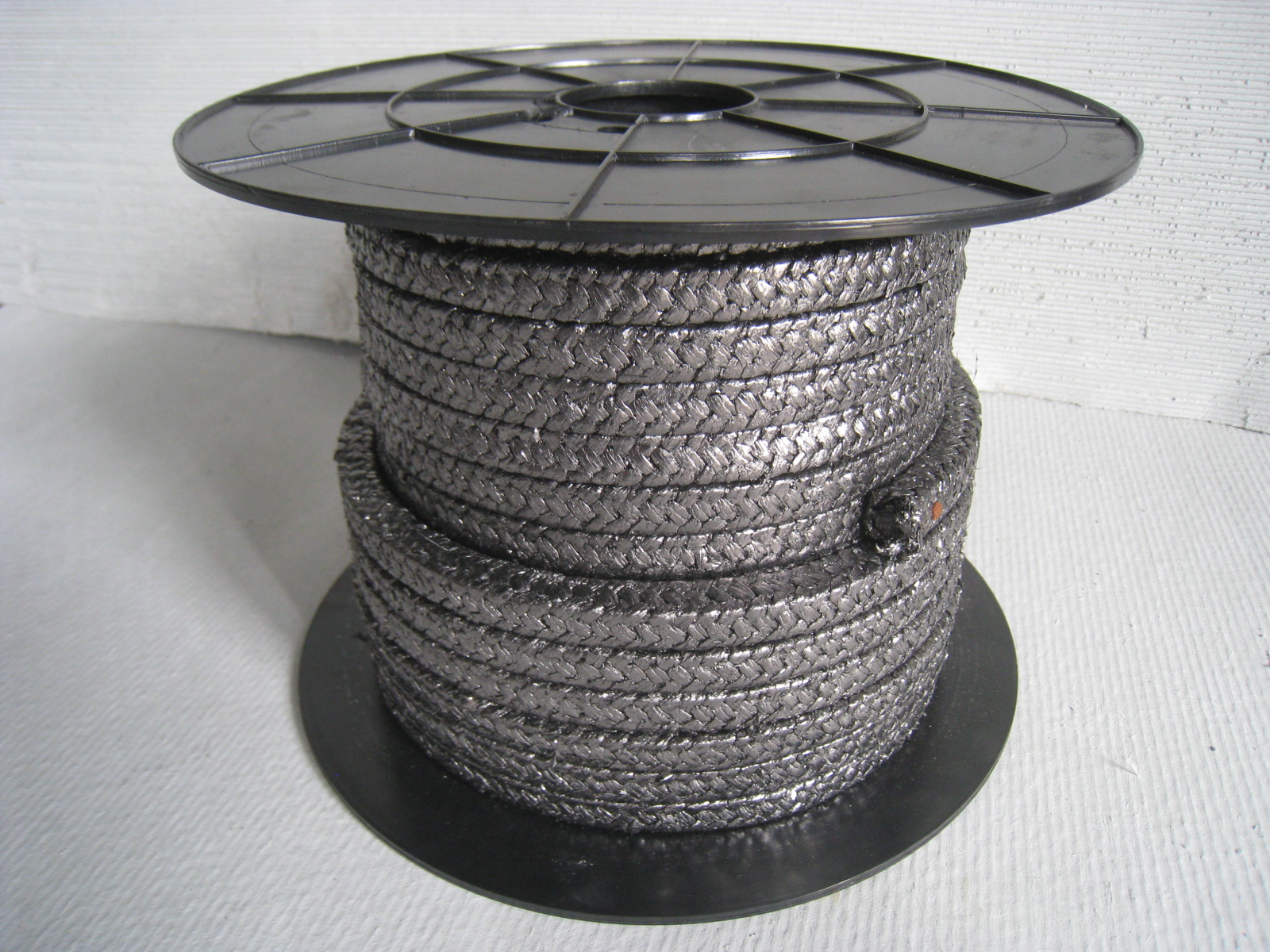

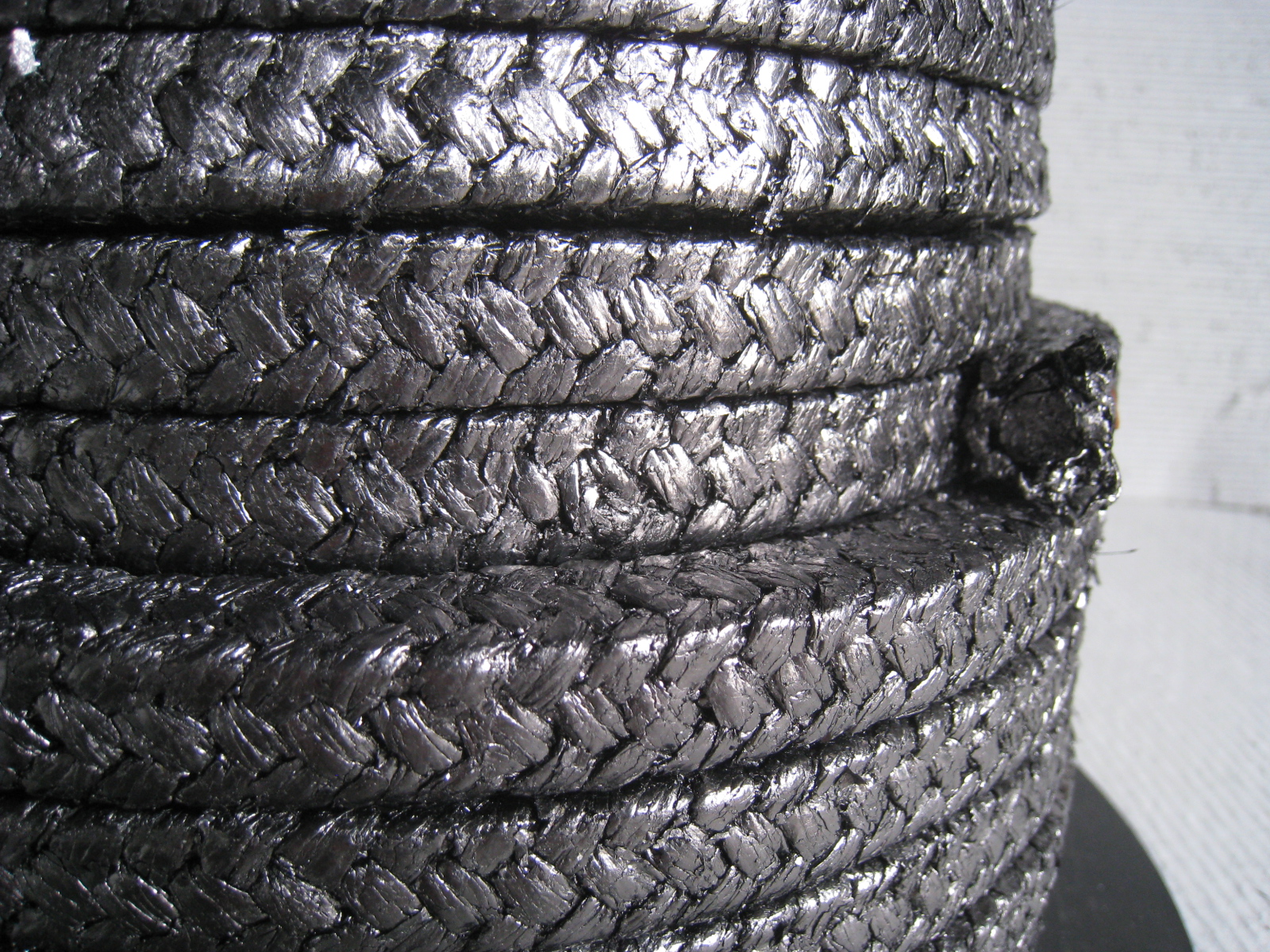

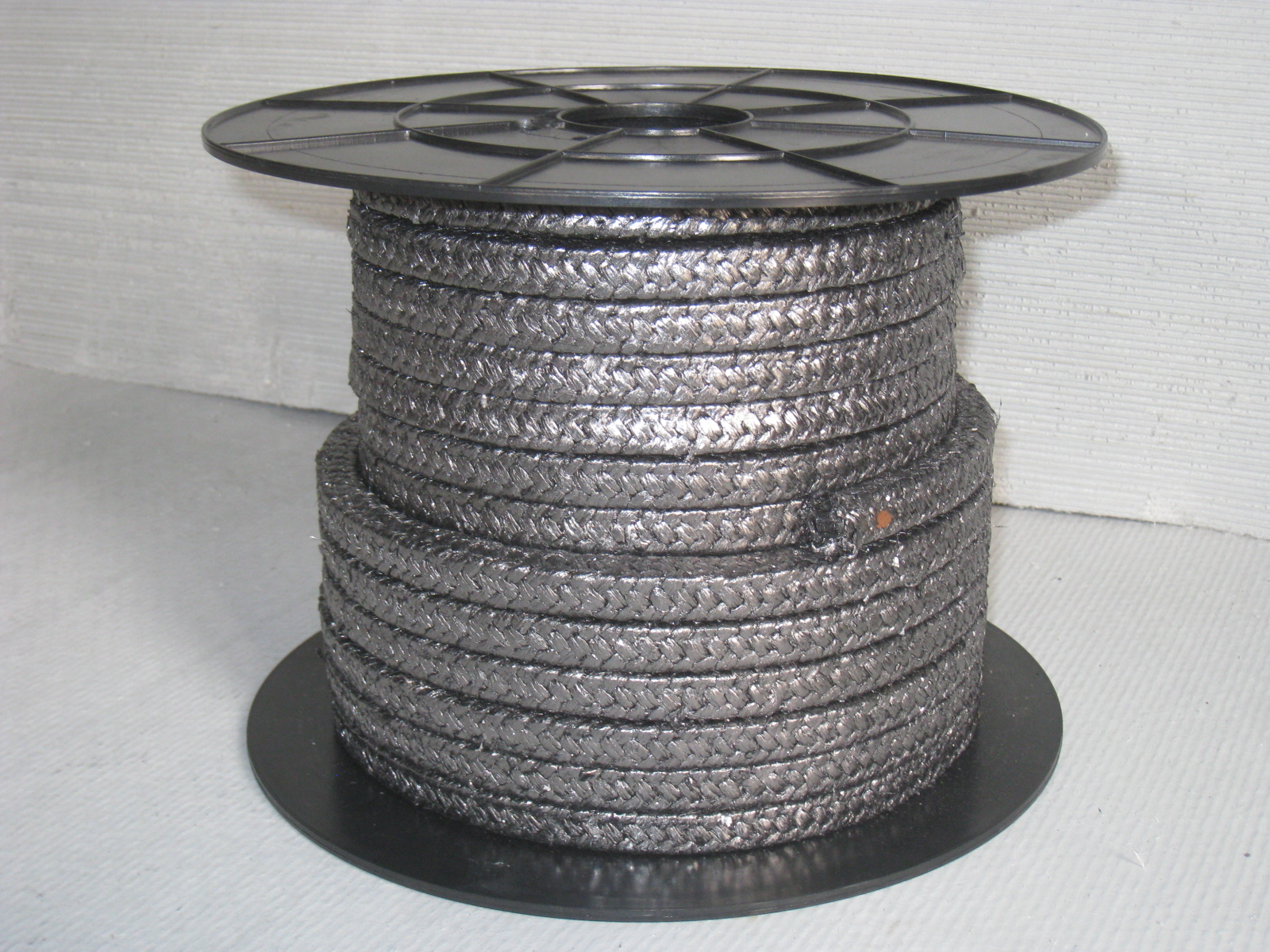

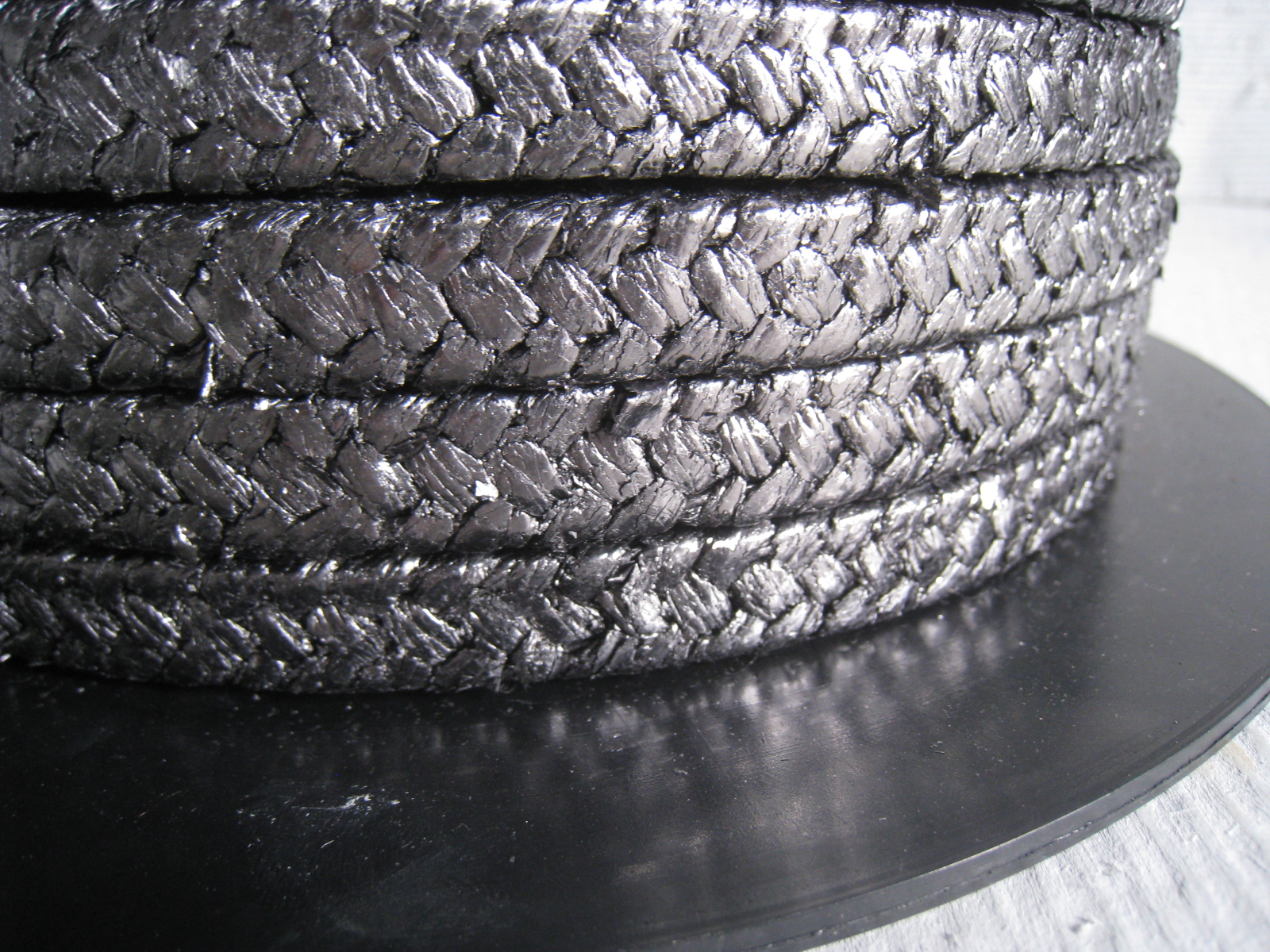

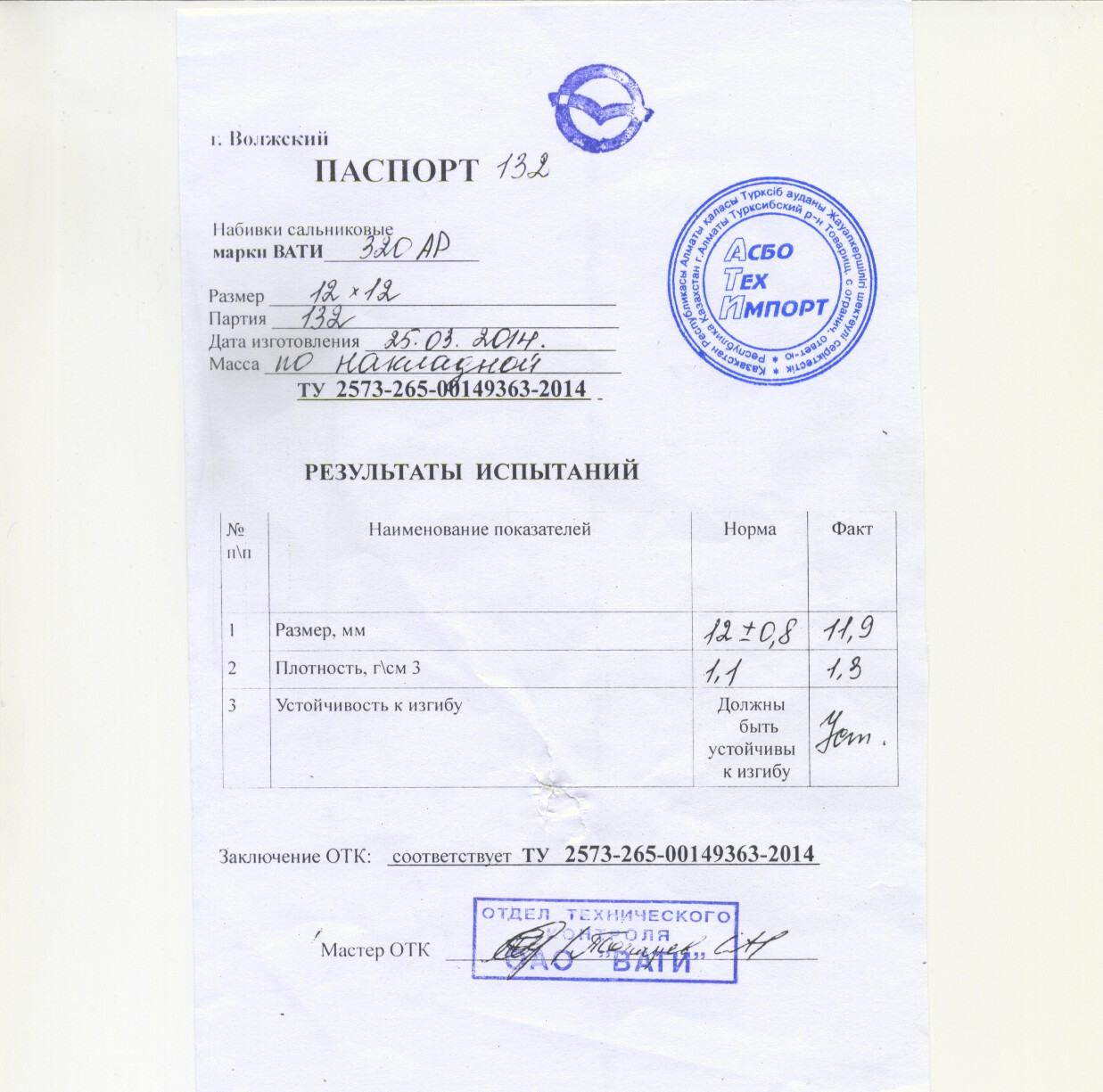

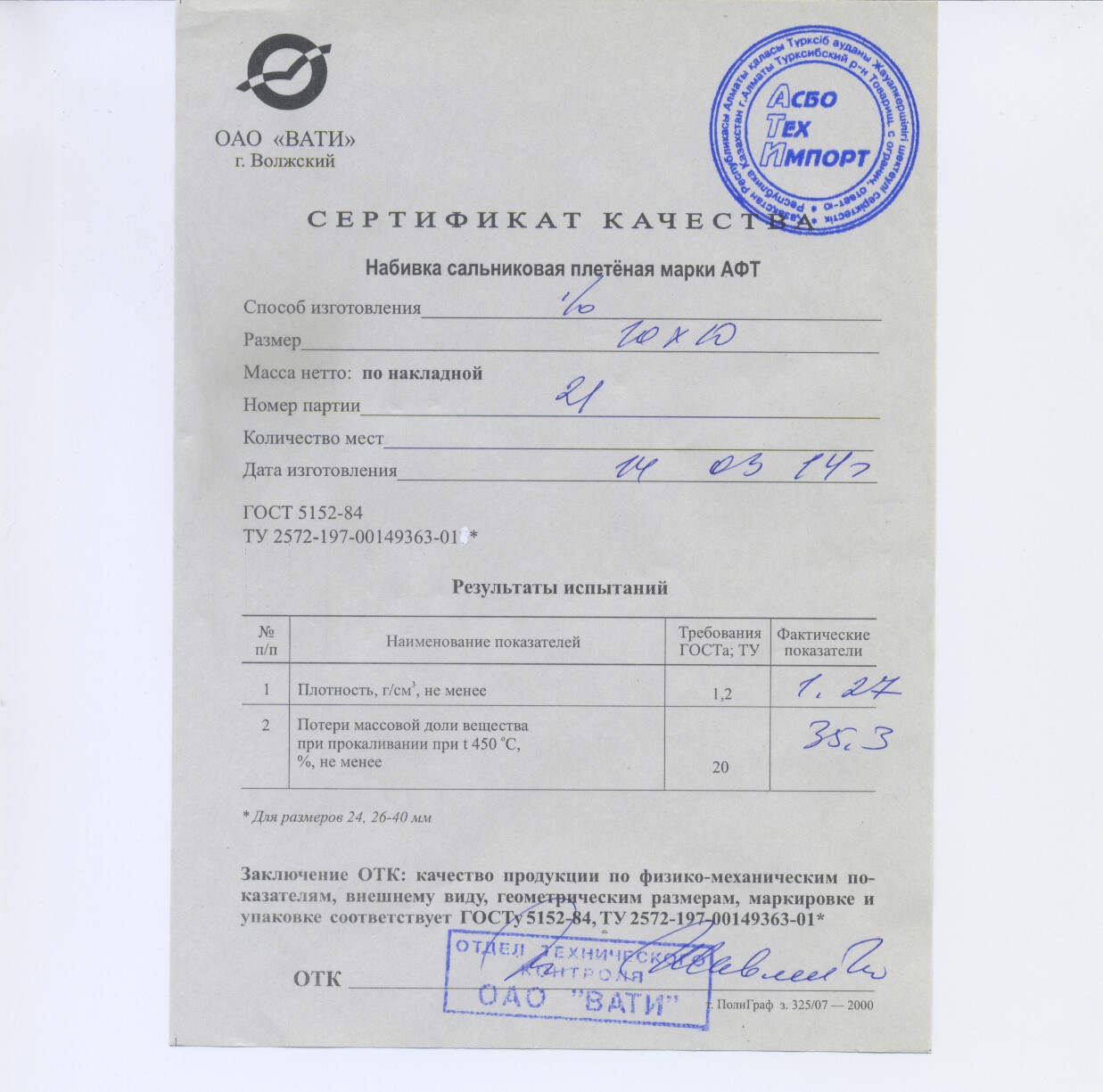

Прилагаются паспорта качества сравниваемых набивок:





Кроме того набивки из ТРГ имеют  следующее  важное преимущество:  набивки из ТРГ однородные, а  набивки из асбеста пропитываются антифрикционным составом, который в процессе эксплуатации вымывается.
       Большой опыт применения  набивок из ТРГ позволяет  достичь следующих положительных результатов:

  • Значительно увеличивается срок службы сальниковых уплотнений насоса и арматуры,  в сравнении с асбестовыми набивками  в 7-10 раз.
  • Снижается износ защитной втулки вала, увеличивается межремонтный период насоса.
  • Снижается потребление  электроэнергии на перекачку  При замене асбестовой набивки на набивку из ТРГ экономия электроэнергии составляет 4-5%
  • Уменьшается вероятность внештатных ситуаций - по причине выхода из строя уплотнительных узлов.
  • Увеличение срока службы позволяет снизить складские запасы материалов, при этом не требуется дополнительное финансирование, т.к. затраты на приобритение материалов из ТРГ  перекрываются снижением затрат на закуп асбестовых материалов.
  • Соответствует требованиям Директивы 1999/77/ЕС  от 26.07.1999 г.  по запрету использования асбеста.

Исходя из выше изложенного, замена традиционных набивок на материалы из терморасширенного графита является  экономически, экологически и  технически целесообразным   мероприятием.



Взаимозаменяемость сальниковых набивок  из ТРГ основных производителей






ЕЗРТИ

Унихимтек-Графлекс

Новомет-Силур

ТРЭМ

БАТИ

ВАТИ

УралАТИ

Промграфит

Промресурссервис

БипромТ (Spetech)

1

"Графитекс" 101

"Графлекс" Н-1100 (НГФ-ХБ)

НГ-100 (НГ-Л)

МС 101

200 С

ВАТИ-320

UrTex Н1100

ПГН 3100

ПРС 11 ПРС 11-1

SPETOPAK SGR 800

2

«Графитекс» 101С

«Графлекс» Н-1200 (НГФ-С)

НГ-300 (НГ-С)

МС 101-С

200 G

ВАТИ – 320

UrTex H1200

ПГН 3300

ПРС 13 С

SPETOPAK SGR 800 S

3

«Графитекс» 105

«Графлекс»Н-1201

НГ-301( НГ-С-Ф)

МС-105

204 G

ВАТИ-320Ф

UrTex Н1210



ПРС 11-2

SPETOPAK SGR 805, SPETOPAK SGR 805S

4

«Графитекс» 131

«Графлекс»Н-1300 (НГФ-М)

НГ-200( НГ-Н)

МС-131, МС-133

200 М

ВАТИ – 320АР

UrTex Н1300

ПГН 3400

ПРС 14

SPETOPAK SGR 800R

5

«Графитекс» 240

"Графлекс" НУ-1120 (НГФ-ХБ-Ф), НУ-1220 (НГФ-С-Ф), НУ-1230

НУ-1220(НГФ-С-Ф)



240 G



UrTex Н1101, UrTex Н1201

ПГН 6400

ПРС 44



6

«Графитекс» 240 Г

НУ-1240 (НГФ-С-ЭГ)



250 G



ПГН 3200 ПГН 3200-1

ПРС 12



6

«Графитекс» 500

«Графлекс» Н3000 (НФ-Э)

НФ-100

МС-500

400

ВАТИ 101

UrTex Н3000

ПГН 6100

ПРС 41



7

«Графитекс» 500Ф

«Графлекс» Н 3001 (НФ-Э-Пф)

НФ-101



404



ПГН 6200

ПРС 42

SPETOPAK SPT 554S

8

«Графитекс» 510

«Графлекс» Н 4000 (НФ-ЭГ)

НФ-200

МС-510

500

ВАТИ 120

UrTex Н6000

ПГН 6300 ПГН 6300-1

ПРС 43 ПРС 43-1

SPETOPAK SGF 772

9

«Графитекс» 250

"Графлекс" Н 6401 (НУ-Пф),

НУ-101, НУ-201 (УНФ)

МС-250

704



UrTex Н2010

ПГН 4100

ПРС 21

SPETOPAK SС 810

10

«Графитекс» 161

«Графлекс» НУ-1260 (НГФ-С-У-В)

НГУ-К1-120

МС-161

270G



ПРС 46-1



11

«Графитекс» 161 Ф

«Графлекс» НУ-1261

НГУ-К1-111 (НГЛ-У-Ф)



274G



12

«Графитекс» 570

"Графлекс" НУ 3051 (НФ-Э-А-Пф);

НФА-К1-110



13

«Графитекс» 571

"Графлекс" НУ 4051 (НФ-ЭГ-А)

НФА-К1-210 НФА-К1-215

МС — 571

564

ВАТИ 202

 UrTex H6007

ПРС 32



14

«Графитекс» 610

"Графлекс" Н 6500 Н 6502



МС-610



ПГН 4200-2

ПРС 22-2 ПРС 22-3



15

«Графитекс» 750

"Графлекс" Н 5100 Н 5101

НА-100

МС-750

604

ВАТИ 201

UrTex H7010

ПГН 5100

ПРС 50 ПРС 31

SPETOPAK SKD 660

16

«Графитекс» 150

«Графлекс» НУ 1251 (НГФ-С-А-Пф)



264 G



ПРС 46
