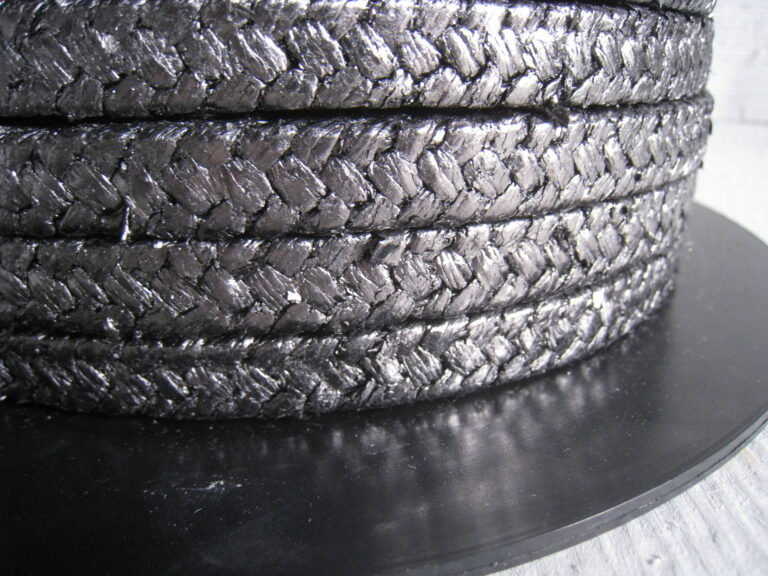

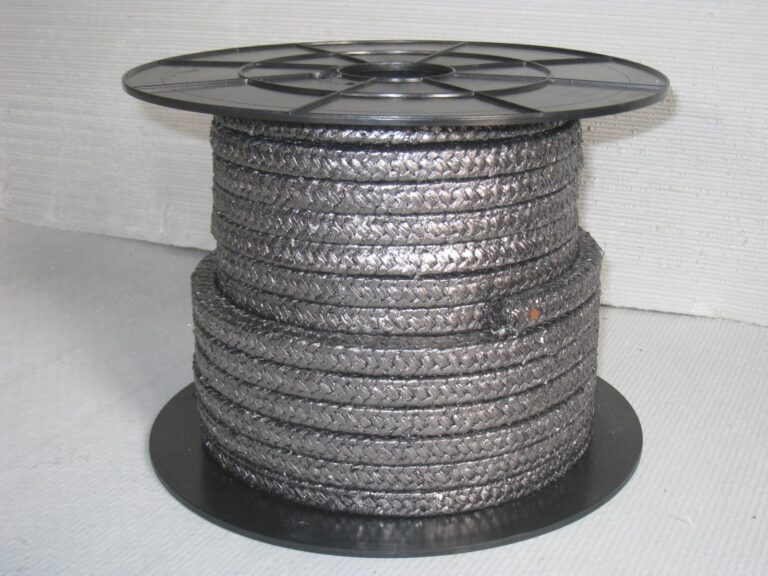

Набивки из ТРГ (терморасширенного графита) на заказ
Товар произведен в России
Применение изделий из ТРГ целесообразно везде, где требуется высокая надёжность работы оборудования, особенно в агрессивных средах, при высоких давлениях и температурах. Материалы состоят из чистого графита, не содержат в себе асбеста и полимерного связующего. Ниже один из видов этой набивки.

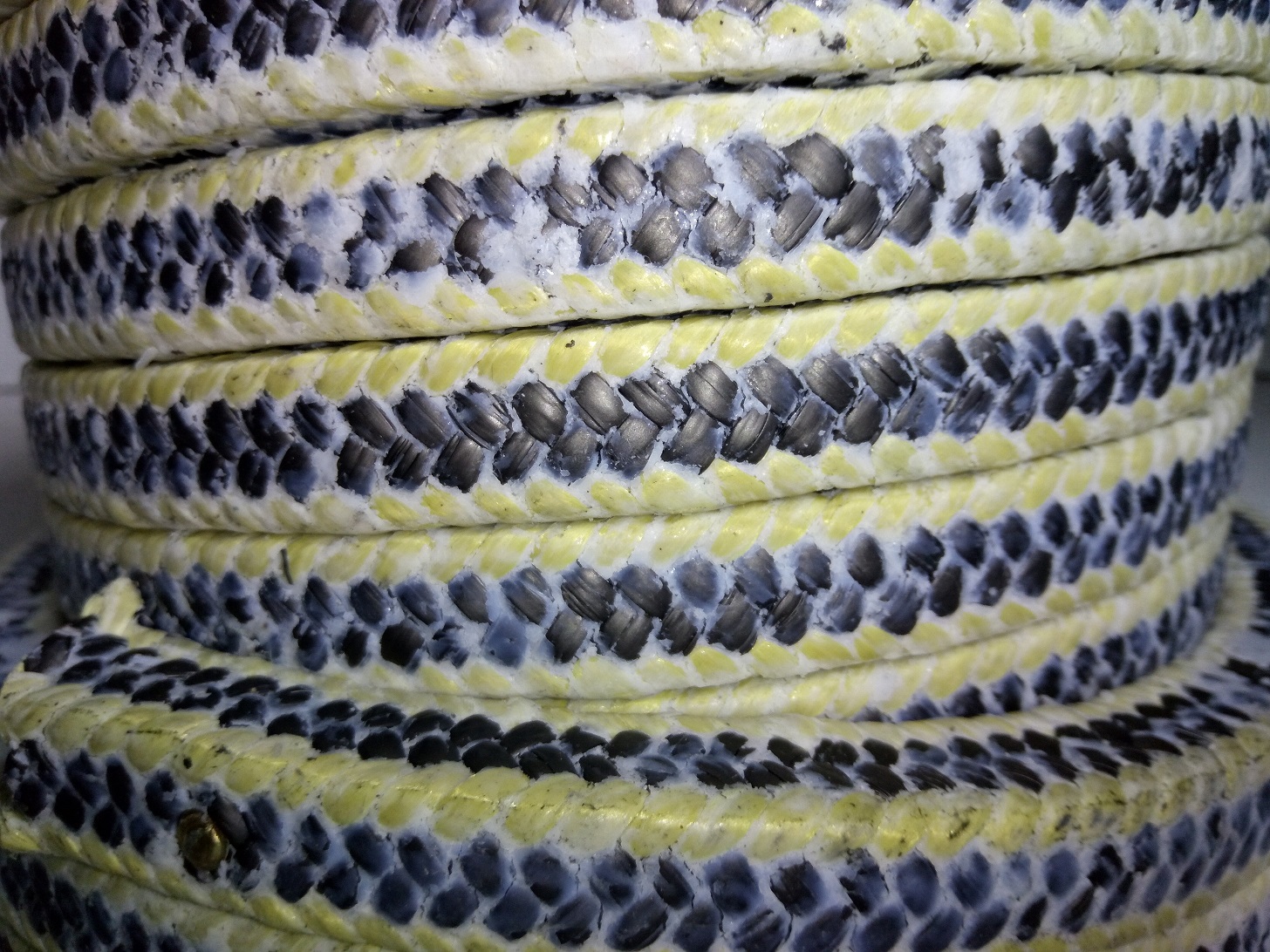

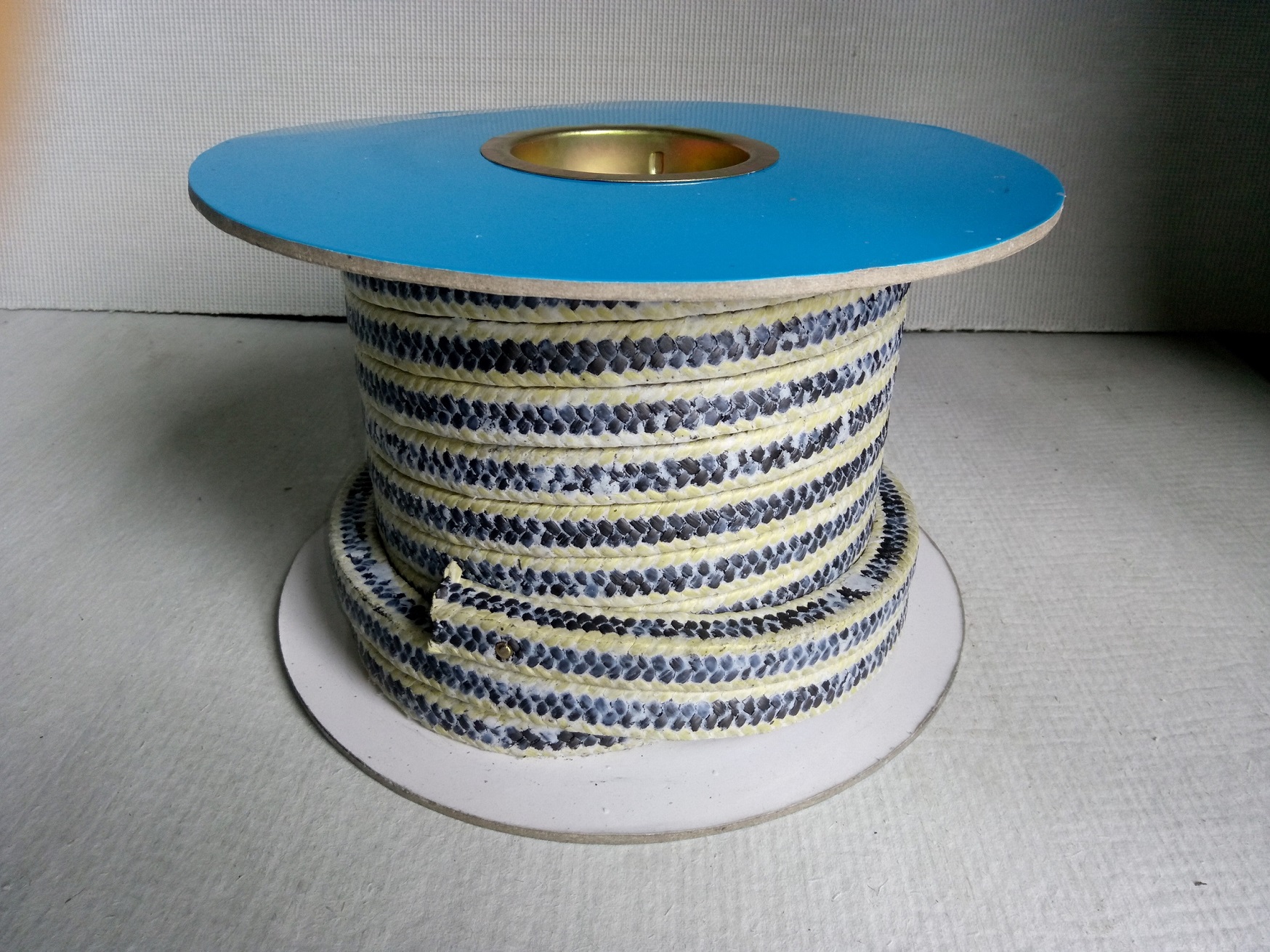

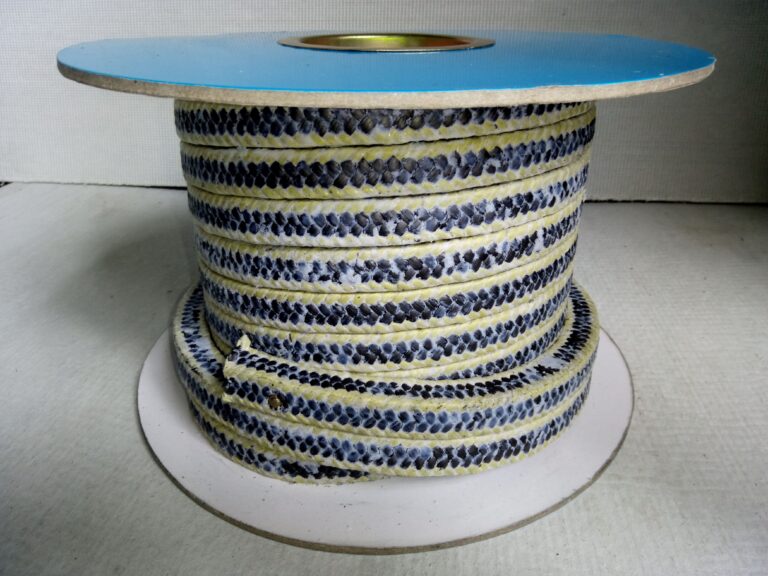

Набивка сальниковая UrTex Н 6007
( безасбестовая) набивка из графитонаполненного экпандированного фторопласта (ПТФЭ, PTFE) с угловой оплеткой арамидом (арамидными волокнами).
| обозначение марки | плотность, г/см³ | узел | рабочая среда | условия применения | ||||
| РН | t°, С | Р,МПа | S скольжения, м/с | |||||
| UrTex Н 6007 набивка из графитонаполненного экпандированного фторопласта с угловой оплеткой арамидом | не менее 1.0 | поршневые насосы | холодная и горячая вода, пар, растворители, масла, смазки, неконцентрированные кислоты и щелочи, канализация, абразивные среды | 2-12 | от -100 до +260 | 15 | 20 | |
| арматура | 25 | |||||||
| центробежные насосы | 4 | |||||||
АНАЛОГИ НАБИВКИ UrTex Н 6007:
МС-571, Герморум С-571, Графитекс 571, ВАТИ 202, ПРС 32, Графлекс НУ 4051 (НФ-ЭГ-А), НФА-К1-210, НФА-К1-215
Сравнительный анализ эксплуатационных характеристик сальниковых набивок из терморасширенного графита и асбестовых набивок
В процессе производства используется только природный кристаллический графит, отличающийся очень высокой чистотой. Процесс производства изделий из ТРГ включает в себя несколько стадий, в результате которых возможно получение материалов с новым комплексом свойств:
1. Широкий диапазон рабочих температур: до +650 °С.
2. Высокая механическая стойкость при термоциклировании;
3. Прекрасные антифрикционные свойства
4.Химическая стойкость в средах:
5. Высокие уплотняющие качества: пластичность и способность “затекания” в неровности и зазоры уплотняемых соединений; сохранение упругости после обжатия;
6. Широкий диапазон рабочих давлений
Надежное и долговечное уплотнение формируется непосредственно на штоке запорной арматуры или валу насоса путем запрессовки намотанной заготовки грунд-буксой. Данный тип сальниковой набивки хорошо зарекомендовал себя в случаях быстрого устранения протечки, а также на нестандартной запорной арматуре, обеспечивая высокую степень сжимаемости, теплопроводности, самосмазываемости.
Основными параметрами определяющими выбор сальниковой набивки из ТРГ являются:
- Долговечность (срок службы)
- Технические характеристики:
- Максимальное рабочее давление
- Рабочая температура
- Коэффициент трения
- Необходимое количество протечек для охлаждения и смазки набивки ( максимально допустимое количество протечек)
- Совместимость с перекачиваемой жидкостью (химическая стойкость)
Экологическая безопасность — использование набивок из ТРГ позволяет снизить уровень протечек. Отсутствие асбеста исключает появление асбестообусловленныхзаболеваний у сотрудников.
5. Удобство в использовании.
6. Экономическая и техническая выгода использования (набивки меняются в 7-10 раз реже, низкий коэффицент трения снижает уровень потребления электроэнергии и уменьшает износ рабочих поверхностей).
Сравнение характеристик набивок из терморасширенного графита (ТРГ) и асбеста при использовании их в центробежных насосах на примере марок ВАТИ 320 АР (ТУ 2573-265-00149363-2014) и АФТ (ГОСТ 5152-84)
| Характеристика набивки | Набивки из ТРГ (ВАТИ 320 АР) | Асбестовые набивки (АФТ) |
| Срок службы (усл. единицах) | 7-10 | 1 |
| Рабочее давление, макс. (МПа) | 5 | 2,5 |
| Рабочая температура макс. (град.цельсия) | 650 | 350 |
| Коэффициент трения по стали | 0,02÷0,1 | 0,3÷0,35 |
| Плотность (г/см3) | 1,1÷1,3 | 2,25 |
| Необходимое количество протечек для охлаждения и смазки набивки (капель/мин) | 5-10 | От 40 до тонкой струйки |
| Соотношение цены* (кг) | 2,0 | 1 |
* для набивок с наиболее сходными техническими параметрами.

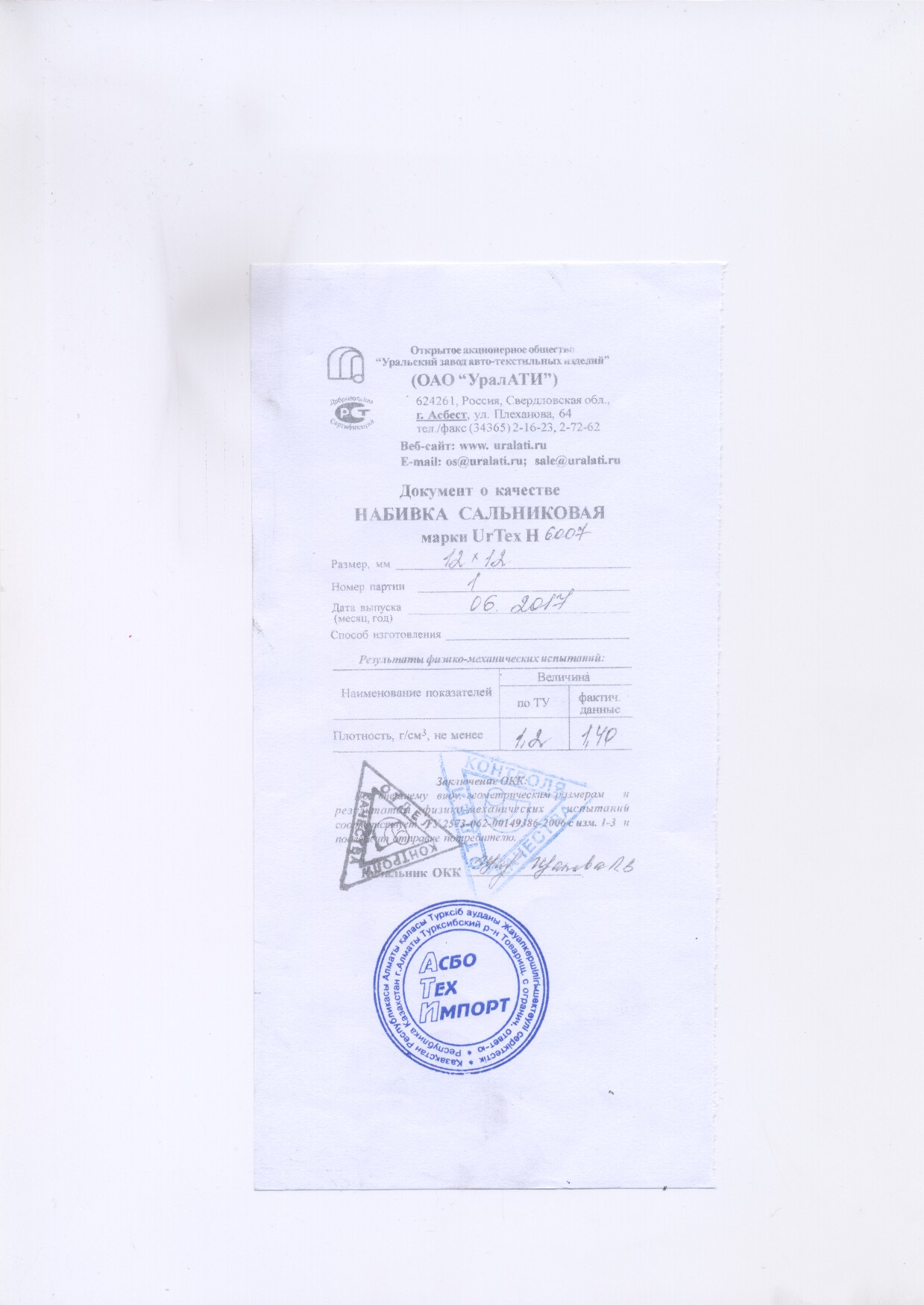

Прилагаются паспорта качества сравниваемых набивок:
Кроме того набивки из ТРГ имеют следующее важное преимущество: набивки из ТРГ однородные, а набивки из асбеста пропитываются антифрикционным составом, который в процессе эксплуатации вымывается.
Большой опыт применения набивок из ТРГ позволяет достичь следующих положительных результатов:
- Значительно увеличивается срок службы сальниковых уплотнений насоса и арматуры, в сравнении с асбестовыми набивками в 7-10 раз.
- Снижается износ защитной втулки вала, увеличивается межремонтный период насоса.
- Снижается потребление электроэнергии на перекачку При замене асбестовой набивки на набивку из ТРГ экономия электроэнергии составляет 4-5%
- Уменьшается вероятность внештатных ситуаций — по причине выхода из строя уплотнительных узлов.
- Увеличение срока службы позволяет снизить складские запасы материалов, при этом не требуется дополнительное финансирование, т.к. затраты на приобритение материалов из ТРГ перекрываются снижением затрат на закуп асбестовых материалов.
- Соответствует требованиям Директивы 1999/77/ЕС от 26.07.1999 г. по запрету использования асбеста.
Исходя из выше изложенного, замена традиционных набивок на материалы из терморасширенного графита является экономически, экологически и технически целесообразным мероприятием.
| Взаимозаменяемость сальниковых набивок из ТРГ основных производителей
|
||||||||||
| ЕЗРТИ | Унихимтек-Графлекс | Новомет-Силур | ТРЭМ | БАТИ | ВАТИ | УралАТИ | Промграфит | Промресурссервис | БипромТ (Spetech) | |
| 1 | «Графитекс» 101 | «Графлекс» Н-1100 (НГФ-ХБ) | НГ-100 (НГ-Л) | МС 101 | 200 С | ВАТИ-320 | UrTex Н1100 | ПГН 3100 | ПРС 11 ПРС 11-1 | SPETOPAK SGR 800 |
| 2 | «Графитекс» 101С | «Графлекс» Н-1200 (НГФ-С) | НГ-300 (НГ-С) | МС 101-С | 200 G | ВАТИ – 320 | UrTex H1200 | ПГН 3300 | ПРС 13 С | SPETOPAK SGR 800 S |
| 3 | «Графитекс» 105 | «Графлекс»Н-1201 | НГ-301( НГ-С-Ф) | МС-105 | 204 G | ВАТИ-320Ф | UrTex Н1210 | ПРС 11-2 | SPETOPAK SGR 805, SPETOPAK SGR 805S | |
| 4 | «Графитекс» 131 | «Графлекс»Н-1300 (НГФ-М) | НГ-200( НГ-Н) | МС-131, МС-133 | 200 М | ВАТИ – 320АР | UrTex Н1300 | ПГН 3400 | ПРС 14 | SPETOPAK SGR 800R |
| 5 | «Графитекс» 240 | «Графлекс» НУ-1120 (НГФ-ХБ-Ф), НУ-1220 (НГФ-С-Ф), НУ-1230 | НУ-1220(НГФ-С-Ф) | 240 G | UrTex Н1101, UrTex Н1201 | ПГН 6400 | ПРС 44 | |||
| 6 | «Графитекс» 240 Г | НУ-1240 (НГФ-С-ЭГ) | 250 G | ПГН 3200 ПГН 3200-1 | ПРС 12 | |||||
| 6 | «Графитекс» 500 | «Графлекс» Н3000 (НФ-Э) | НФ-100 | МС-500 | 400 | ВАТИ 101 | UrTex Н3000 | ПГН 6100 | ПРС 41 | |
| 7 | «Графитекс» 500Ф | «Графлекс» Н 3001 (НФ-Э-Пф) | НФ-101 | 404 | ПГН 6200 | ПРС 42 | SPETOPAK SPT 554S | |||
| 8 | «Графитекс» 510 | «Графлекс» Н 4000 (НФ-ЭГ) | НФ-200 | МС-510 | 500 | ВАТИ 120 | UrTex Н6000 | ПГН 6300 ПГН 6300-1 | ПРС 43 ПРС 43-1 | SPETOPAK SGF 772 |
| 9 | «Графитекс» 250 | «Графлекс» Н 6401 (НУ-Пф), | НУ-101, НУ-201 (УНФ) | МС-250 | 704 | UrTex Н2010 | ПГН 4100 | ПРС 21 | SPETOPAK SС 810 | |
| 10 | «Графитекс» 161 | «Графлекс» НУ-1260 (НГФ-С-У-В) | НГУ-К1-120 | МС-161 | 270G | ПРС 46-1 | ||||
| 11 | «Графитекс» 161 Ф | «Графлекс» НУ-1261 | НГУ-К1-111 (НГЛ-У-Ф) | 274G | ||||||
| 12 | «Графитекс» 570 | «Графлекс» НУ 3051 (НФ-Э-А-Пф); | НФА-К1-110 | |||||||
| 13 | «Графитекс» 571 | «Графлекс» НУ 4051 (НФ-ЭГ-А) | НФА-К1-210 НФА-К1-215 | МС — 571 | 564 | ВАТИ 202 | UrTex H6007 | ПРС 32 | ||
| 14 | «Графитекс» 610 | «Графлекс» Н 6500 Н 6502 | МС-610 | ПГН 4200-2 | ПРС 22-2 ПРС 22-3 | |||||
| 15 | «Графитекс» 750 | «Графлекс» Н 5100 Н 5101 | НА-100 | МС-750 | 604 | ВАТИ 201 | UrTex H7010 | ПГН 5100 | ПРС 50 ПРС 31 | SPETOPAK SKD 660 |
| 16 | «Графитекс» 150 | «Графлекс» НУ 1251 (НГФ-С-А-Пф) | 264 G | ПРС 46 | ||||||
Получить после выполнения заказа набивки из ТРГ Вы можете по адресу: г.Алматы, ул. Казыбаева, 24.
Для того, чтобы узнать цену и дополнительную информацию, Вы можете отправить письмо на электронный адрес kazati@inbox.ru
