Товар произведен в России

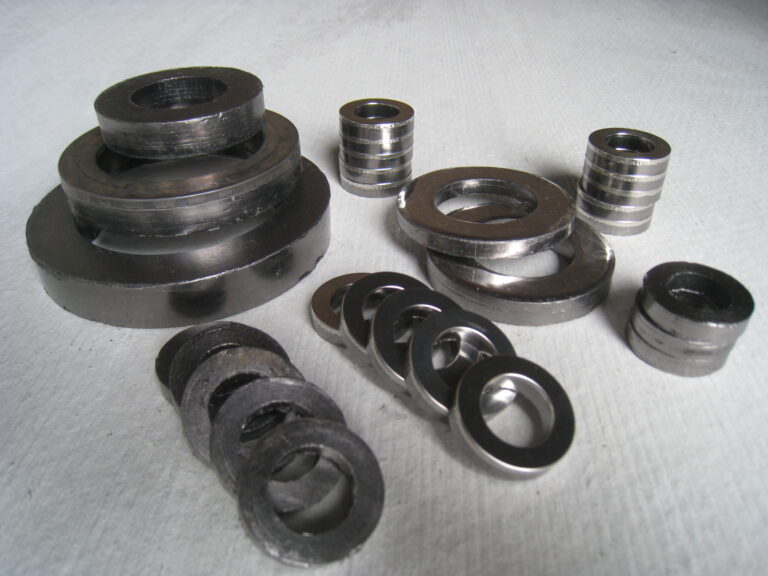

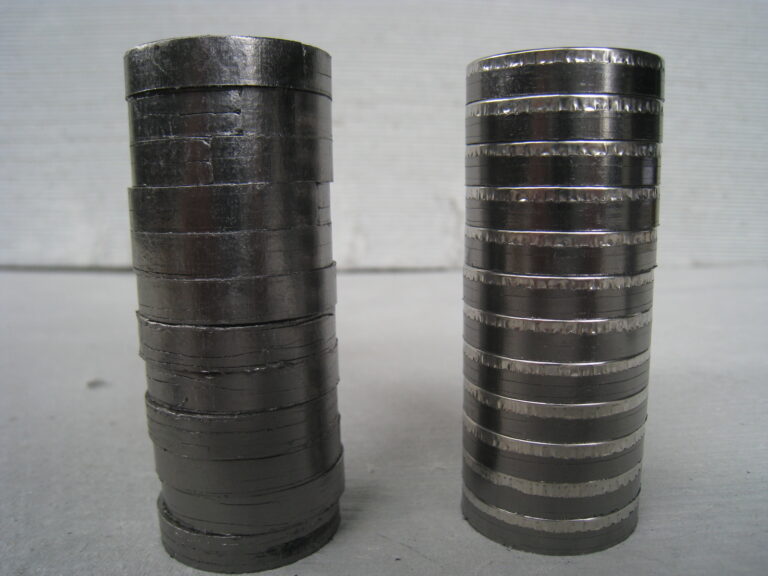

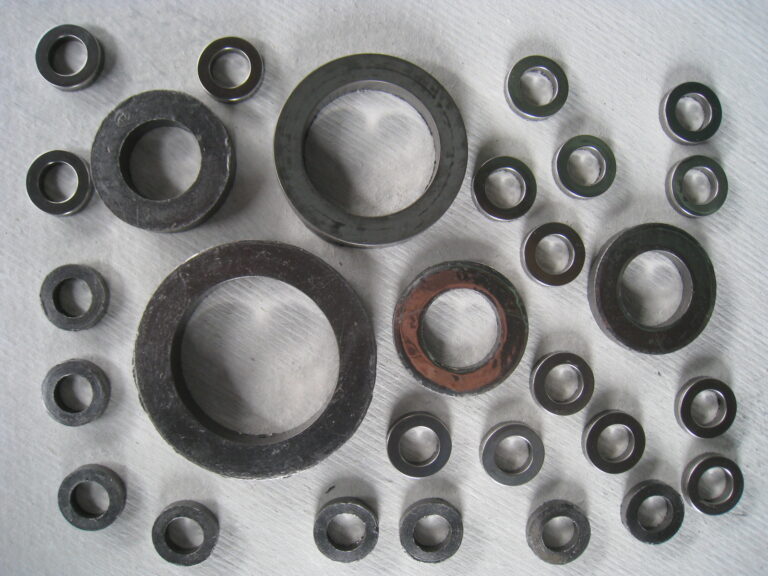

Сальниковые кольца из высокочистого терморасширенного графита (ТРГ) по ТУ 5728-008-13267785-99
Преимущества колец ТРГ:
▪ Надежность и герметичность
Прессованные сальниковые кольца из терморасширенного графита являются общепризнанным и доступным решением при уплотнении сальников арматуры на электростанциях, крупных предприятиях и при сборке арматуры на заводах-производителях. Благодаря уникальным герметизирующим свойствам ТРГ, они обеспечивают гарантированную высокую надежность и ресурс уплотнительного узла при давлении среды до 40 МПа. Отличная прессуемость материала обеспечивает максимально плотный контакт с поверхностью штока. Это позволяет не только обеспечить герметичность узла, но и уменьшить количество используемой набивки до 4 – 6 колец, вместо 8 – 10 колец асбестосодержащей.
▪ Высокая температура эксплуатации
Кольца ТРГ при температуре до 650 оС почти не теряют объем и массу со временем, особенно взамкнутом объеме сальниковой камеры, в то время как асбестосодержащие уплотнения теряют массу и объем в результате изменения химического состава даже в вакууме, что приводит к ослаблению затяжки и потере герметичности.
▪ Стабильность свойств.
ТРГ не теряет своих герметизирующих свойств в течение всего срока эксплуатации. Асбестовые набивки неизбежно твердеют и их уплотнительные характеристики ухудшаются. Большие и не уменьшающиеся со временем упругие деформации ТРГ позволяют сохранять герметичность при многократных теплосменах без дополнительного обслуживания.
▪ Стабильность плотности
Отклонение плотности от номинала колец ТРГ составляет не более ±0,02 г/см3. Так как жесткость и прочность колец напрямую зависят от плотности материала, минимальная разноплотность колец позволяет получать сальниковые пакеты с максимально однородными свойствами. Монтаж таких уплотнений значительно облегчен тем, что обжатие колец до необходимой удельной нагрузки можно с большой точностью производить по величине усадки пакета, без использования мерных ключей, в то время как затяжка по величине усадки для пакета с разноплотностью даже ±0,1 г/см3 может привести к погрешности в полтора раза при определении допустимого давления уплотняемой среды.
▪ Малое усилие обжатия
Кольца ТРГ благодаря упругим свойствам материала хорошо передают давление от грундбуксы на поверхность вала или штока. Значение бокового давления составляет 80 ÷ 90 % от осевого, в то время как для асбестосодержащих набивок эта величина не превышает 30 %. То есть, для обеспечения того же контактного давления на уплотняемых поверхностях необходимо, как минимум, вдвое меньшее усилие затяжки.
▪ Высокая химическая стойкость
Сальниковые кольца ТРГ являются универсальными, так как обладают высокой химической стойкостью практически ко всем средам за исключением сильных окислителей.
▪ Отсутствие коррозии.
Благодаря химической инертности графита кольца ТРГ вызывают лишь незначительную электрохимическую коррозию уплотняемых поверхностей, увеличивая срок службы оборудования. А внесение ингибиторов в состав ТРГ практически полностью исключает коррозию.
Условия эксплуатации
T, oC -200 до +2000*,
+650 для пара
PH 0-14
P, МПа 40,0
V, м/с 1,5
*В инертной атмосфере или вакууме
Сальниковые кольца делятся на типы:
— высокоплотные КГФ;
— низкоплотные КГН;
— армированные КГН-С;
— сальниковые.
Все эти кольца НЕ обладают токсичностью, НЕ взрывоопасны, НЕ воспламеняются и НЕ поддерживают горение.

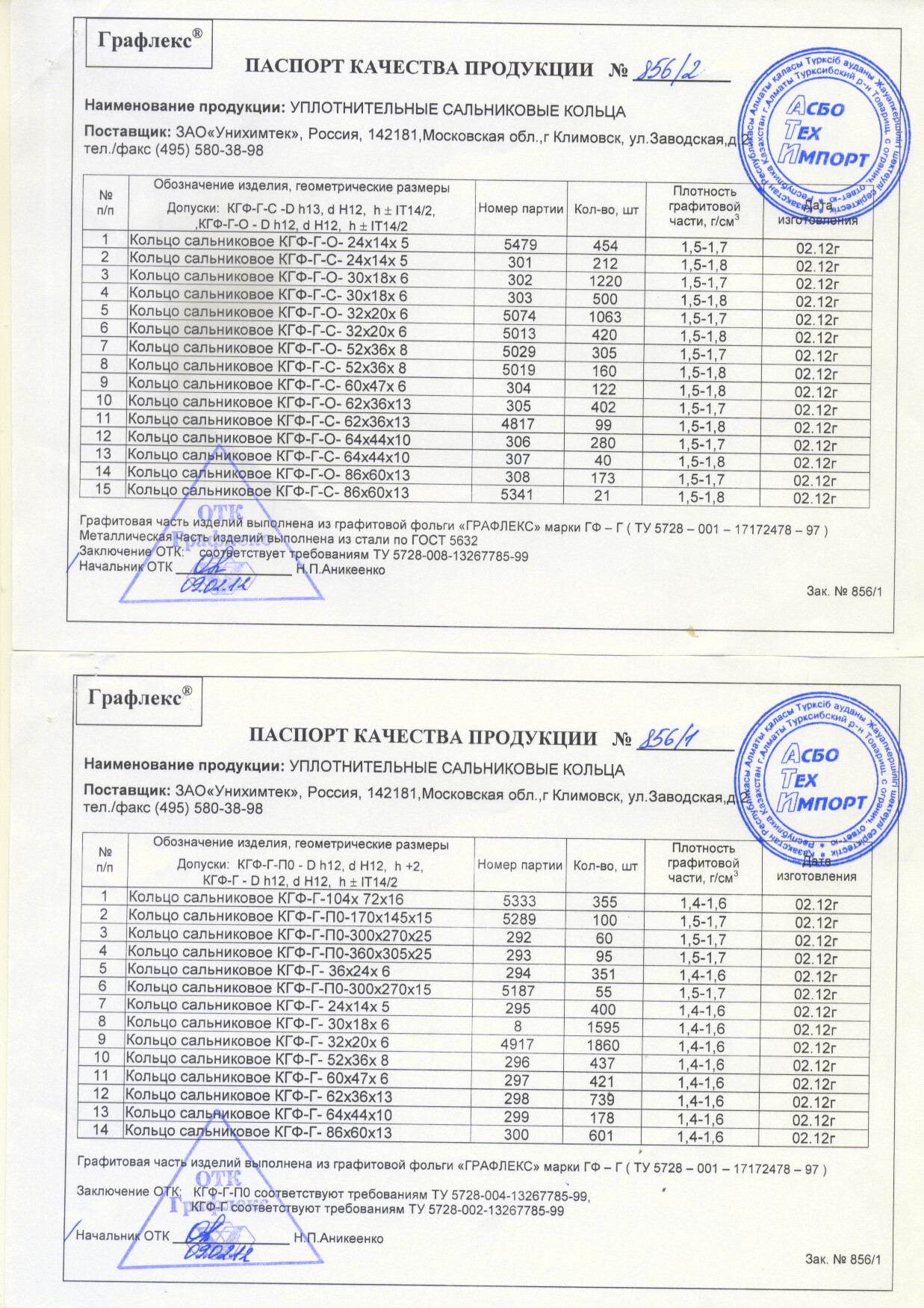

Сальниковые кольца КГФ (высокоплотные) широко применяются для герметизации запорной, специальной, запорно-регулирующей арматуры в нефтяной, газовой, химической промышленности в сочетании с замыкающими армированными устройствами-кольцами КГФ при температуре от -200 до +600oС и давлении до 50МПа.
Кольца КГФ изготавливаются из графитовой фольги методом холодного прессования в пресс-формах без добавления клея и каких-либо связующих.
Плотность колец от 1,4 до 1,8 г/см3 в зависимости от заявки заказчика.

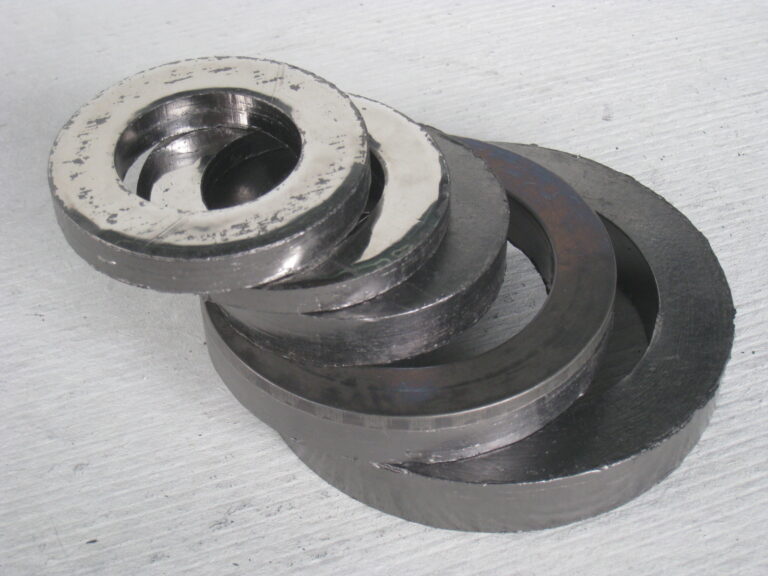

Кольца КГФ бывают простые и армированные, замыкающие армированные кольца могут быть обтюрированные.
Количество уплотнительных и замыкающих колец, а так же сочетание их в комплекте КГФ определяются заводом изготовителем данной арматуры в зависимости от характера и параметров рабочей среды.
Сальниковые кольца КГН (низкоплотные) широко применяются для уплотнения запорной, запорно-регулирующей арматуры низкого давления в нефтяной, газовой, химической промышленности.
Характеристика
|
|
воздух |
пар |
инертная среда |
|
Температура среды |
до +400oС |
до +560oС |
от -200 до +3000oС |
|
Рабочее давление |
до 7,0 МПа |
||
Кольца КГН изготавливаются из графитовой фольги различных типов и толщены в зависимости от параметров рабочей среды. Они являются уплотнением многоразового использования.Кольца сальниковые изготовлены из графитовой фольги методом холодного прессования, при необходимости кольца могут оснащаться замыкающими устройствами (обтюраторами). В процессе изготовления в зависимости от технических характеристик и условий эксплуатации этим кольцам придают определённые механические свойства.
Кольца сальниковые и комплекты из них применяются в качестве уплотнений сальниковых камер в нефтяной, газовой, химической промышленности, ядерной и тепловой энергетике, по размерам они соответствуют размерам сальниковых камер арматуры Российского и зарубежного производства.
Характеристика:
Температура среды от -200 до +560oС
Рабочее давление до 50 МПа.
Пример обозначения сальниковых колец КГФ
|
Наименование |
Конструкция |
Описание |
|
КГН-Г-В ТУ 5728-013-50187417-99 |
|
Кольцо состоит из чередующихся вертикальных (параллельных оси кольца) уплотнительных слоев. Кольцо изготавливается путем послойной спиральной намотки графитовой ленты с последующим холодным прессованием ее в пресс-форме. |
|
КГН-Г-С ТУ 5728-013-50187417-99 |
|
Кольцо состоит из чередующихся горизонтальных (перпендикулярных оси кольца) уплотнительных слоев. Кольцо изготавливается из графитовой фольги с поочередной укладкой каждого слоя без их прессования в пресс-форме. |
|
КГФ-Г ТУ 5728-002-50187417-99 |
|
Кольцо КГФ-Г изготавливается из графитовой фольги методом холодного прессования в пресс-формах, без связующих и клея, КГФ-Г-Т – с тефлоновым покрытием. |
|
КГФ-Г-О ТУ 5728-008-50187417-99 |
|
Кольцо КГФ-Г-0 состоит из уплотнительной графитовой части и армирующего стального обтюратора тарельчатого типа, механически соединенного с графитовой частью. Кольцо изготавливается путем спиральной намотки графитовой ленты с последующим холодным прессованием ее в пресс-форме совместно с кольцом-заготовкой обтюратора, КГФ-Г-О-Т — с тефлоновым покрытием. |
|
КГФ-Г-ВН ТУ 5728-013-50187417-99 |
|
Кольцо состоит из чередующихся слоев — уплотнительных графитовых и армирующих металлических. Кольцо изготавливается путем послойной спиральной намотки графитовой ленты и стальной нержавеющей либо медной лент с последующим холодным прессованием ее в пресс-форме. |
|
КГФ-Г-С ТУ 5728-08-50187417-99 |
|
Кольцо состоит из чередующихся слоев — уплотнительных графитовых и армирующих стальных. Кольцо изготавливается из графитовой и стальной нержавеющей фольги путем поочередной укладкой каждого слоя с последующим подпрессованием. |
|
КГФ-Г-ПО ТУ 5728-002-50187417-99 |
|
Кольцо КГФ-Г-ПО изготавливается из графитовой фольги методом холодного прессования в пресс-формах, без связующих и клея. |
|
КГФ-Г-П2 ТУ 5728-08-50187417-99 |
|
Кольцо КГФ-Г-П2 состоит из уплотнительной графитовой части и армирующего стального обтюратора тарельчатого типа, механически соединенного с графитовой частью. Кольцо изготавливается путем спиральной намотки графитовой ленты с последующим холодным прессованием ее в пресс-форме совместно с кольцом-заготовкой обтюратора. |
